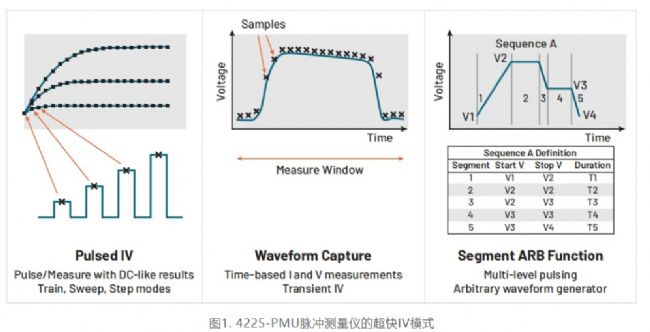

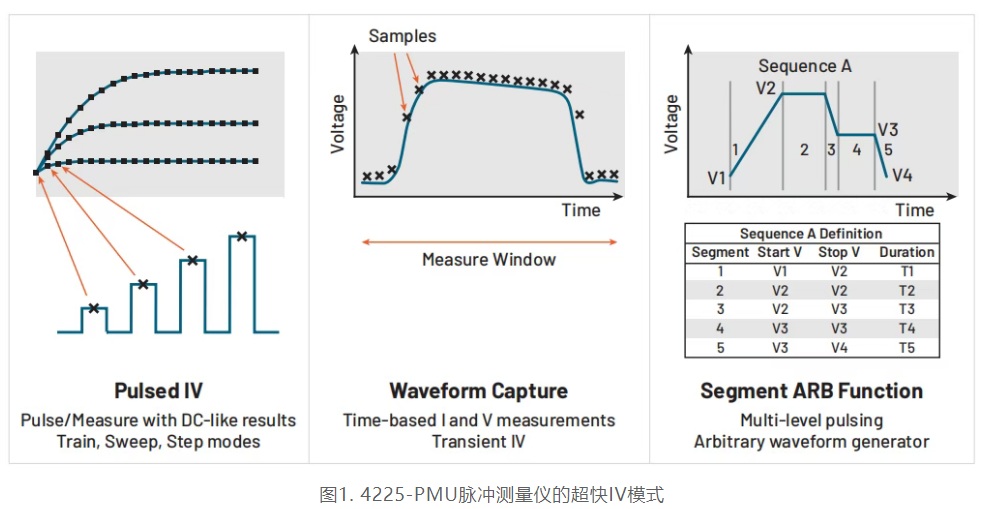

脉冲IV是一种脉冲源和相应的高速、基于时间的测量，提供类似直流的结果。每个脉冲在预定义的“点均值”窗口中读取平均值。波形捕获模式输出高速电压脉冲，并在时域中测量电流和电压响应。Segment Arb功能可用于在可靠性循环中使用交流信号对器件进行压力测试，或在多电平波形模式下编程/擦除存储器器件。这种脉冲源涉及使用内置的Segment Arb波形功能输出用户定义的两电平或多电平脉冲。4200A-SCS Clarius软件支持多达8通道的Segment Arb波形。

从Clarius V1.14开始，Clarius测试库包含PMU Segment Arb波形测试，支持多达8通道的多电平脉冲。除了Segment Arb测试外，该库还包括许多PMU应用的测试，如 MOSFET、二极管和存储器器件的脉冲IV和波形捕获测量。从Clarius V1.13开始，PMU测量可以通过命令和外部计算机远程控制。

本应用说明介绍了PMU的Segment Arb波形功能，以及如何使用内置库测试进行高速、时间控制的脉冲应用。

Segment Arb波形

Clarius软件中的Segment Arb波形功能是一种线段波形生成器，可用于4225-PMU或4220-PGU脉冲生成单元（无测量功能）。通过输入表格值，可以配置PMU的每个通道输出由用户定义的线段组成的波形，最多支持2048个线段。每个线段可单独设置时间间隔、起始和停止电压值、起始和停止测量窗口值、输出触发和输出继电器状态 ( 打开或关闭 )。每个线段支持点均值和采样模式测量。Segment Arb™波形功能的具体细节见附录A中的表格。

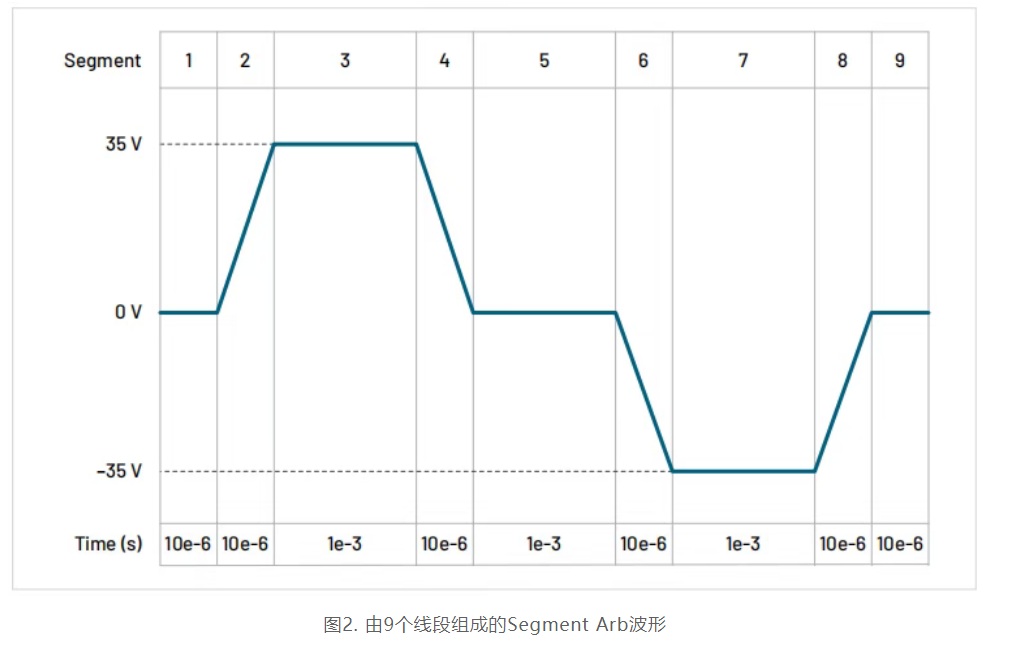

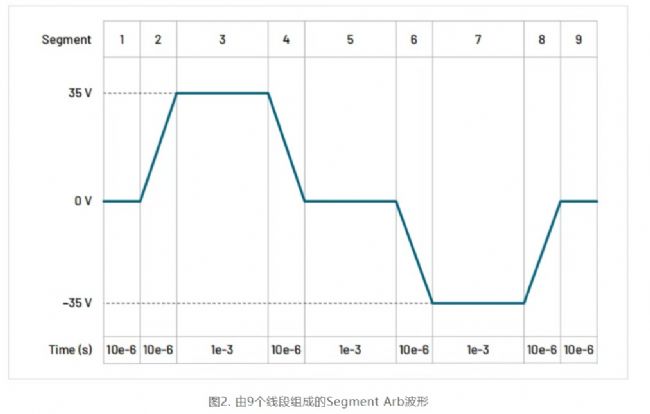

图2展示了一个PMU Segment Arb波形的示例。该序列包含9个线段，生成一个+35V脉冲持续1e-3秒，然后是一个-35V脉冲持续1e-3秒。上升和下降时间为10e-6秒。（注：时间轴未按比例绘制。）每个线段的起始电压、停止电压和时间如下：

起始电压 (V)：0, 0, 35, 35, 0, 0, -35, -35, 0

停止电压 (V)：0, 35, 35, 0, 0, -35, -35, 0, 0

线段时间 (s)：10e-6, 10e-6, 1e-3, 10e-6, 1e-3, 10e-6, 1e-3, 10e-6, 10e-6
